把手式蝶閥


規格:2"--8"(DN50-DN200 / 63mm—200mm)
標準:DIN/ANSI/JIS/CNS
工作壓力: 150 PSI
操作溫度: PVC(0~55℃); CPVC & PP(0~95℃)
材質: PVC, CPVC,  PP,
耐腐蝕、流量損失小、占用空間小。
端平面設計易於安裝,上方之平臺設計可加裝驅動器或電動馬達。
閥門開啟的大小可由刻度上清楚顯示,并由齒輪片固定開關程度。
應用場合:適用范圍廣泛,如食品工業、超純水,化學工業、半導體工業等 。

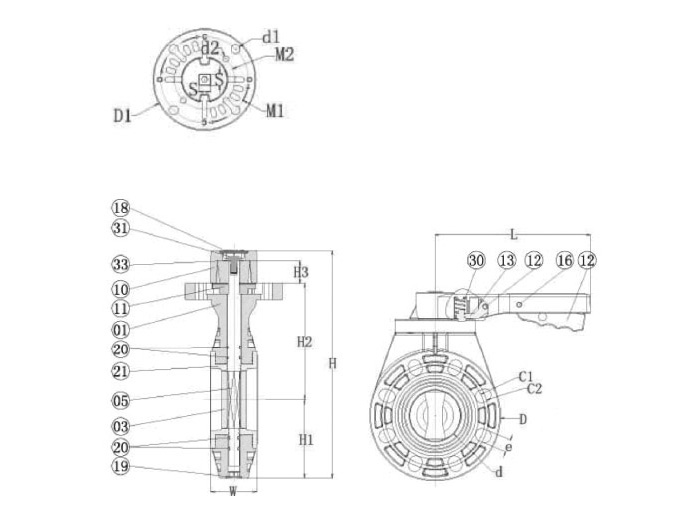

序號 名稱 材質 數量 單位
33 螺絲墊片 SUS304 1 PCS
31 螺絲 SUS304 1 PCS
30 彈簧 SUS304 1 PCS
21 密封墊 EPDM 1 PCS
20 Oring圈 EPDM 4 PCS
19 底蓋 PP 1 PCS
18 嘜頭 ABS 1 PCS
16 ABS 2 PCS
13 把手拉桿 PVC 1 PCS
12 開關握把 PVC 1 PCS
11 轉輪 PVC 1 PCS
10 手柄 ABS 1 PCS
05 SUS316 SUS304 1 PCS
03 閥門 PVC 1 PCS
01 本體 PVC 1 PCS

UNIT: MM
SIZE d C1 C2 H H1 H2 H3 D D1 M1 M2 d1 d2 s w L n-e Operating
torque
(N.M)
JIS DIN/ANSI
2"(50) 52 120 125 239 81 118 26 162 105 70 50 8.5 6.5 13.9 46 231 4-19 15
2-1/2"(65) 66 140 145 259 89.5 129 26 179 105 70 50 8.5 6.5 13.9 46 231 4-19 18
3"(80) 78.5 150 160 283 97.5 145 26 195 120 102 70 10.5 8.5 13.9 57 231 8-19 20
4"(100) 104 175 191 313 113 160 26 225 120 102 70 10.5 8.5 13.9 60 231 8-19 30
5"(125) 127 210 216 348 128 175 30 255 120 102 70 10.5 8.5 16.9 66 280 8-23 33
6"(150) 151 240 241 375 140 190 30 280 120 102 70 10.5 8.5 16.9 72 280 8-23 48
8"(200) 200 290 298 434 173 220 30 340 120 102 70 10.5 8.5 21.9 82 280 12- 23 8-23 80
