翻板式底閥

規格：4"--6"（DN100-DN150 / 110mm—160mm）
標準：DIN/ANSI/JIS/CNS
工作壓力： 150 PSI
開啟壓力： 4-8 PSI
操作溫度： PVC（0~55℃）； CPVC & PP（0~95℃）
材質： PVC， CPVC， PP
產品耐酸耐堿耐高溫，廣泛應用于化工、廢水污水處理、電廠建設、PCB生產線、重酸堿行業、凈水處理工程等多種行業。
產品為全塑產品，沒有任何金屬配件。

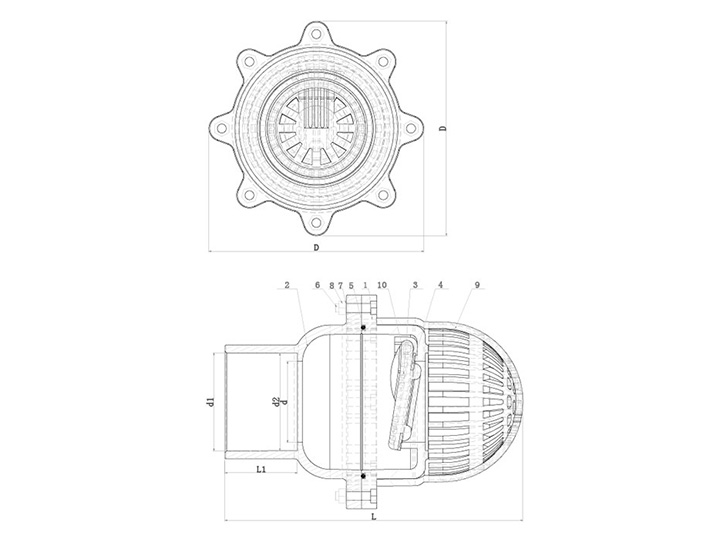

序號	名稱	材質	數量	單位
01	下本體	PVC	1	pcs
02	上本體	PVC	1	pcs
03	閥瓣	PVC	1	pcs
04	密封墊	EPDM	1	pcs
05	Oring圈	EPDM	1	pcs
06	螺栓	SUS304	以型號為準（8-12）	pcs
07	螺栓墊片	SUS304	以型號為準（8-12）	pcs
08	螺母	SUS304	以型號為準（8-12）	pcs
09	網罩	PVC	1	pcs
10	牙扣	PVC	2	pcs



SIZE	d	d1				d2				D	L	L1
		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS
4"（100）	95	116.76	110.45	114.7	115.00	114.10	109.90	113.98	113.80	250.00	348.00	84.50
5"（125）	125	141.81	140.50	140.8	141.00	141.00	140.20	140.10	139.70	265.00	410.00	85.00
6"（150）	150	168.83	160.50	166.20	166.20	168.00	160.20	165.30	164.60	290.00	445.00	86.50
