PPH雙由令球閥

規格：1/2"--4"（DN15-DN100 / 20mm—110mm）
標準：DIN/ANSI/JIS/CNS
工作壓力： 150 PSI
操作溫度： PVC（0~55℃）； CPVC & PP（0~95℃）
連接： 插口， 螺紋（NPT，PT，BSPF）， 熔接， 焊接
材質： PVC， CPVC， PP
閥門出廠前100%壓力測試 。
PPH雙由令球閥閥體均用高精度數控機床加工成型，確保產品精度。
球閥閥體與閥桿裝配的孔均采用高級鏜孔機精密加工，確保其密封性。
球閥每個球體均先用數控機床車削，使球體圓度控制在0.05mm以?xún)?nèi)，再采用專用研磨機研磨，確保球閥在開關時順暢且不用太費力，確保不易泄漏。
球閥的每個止瀉環都依球體的圓度進行車削和拋光，使其與球體緊密結合，增長其使用壽命，并確保其密封性。
每個PPH雙由令球閥產品的平承部份均用高精度數控車床車加工，確保平承與“○”型圈的緊密結合。

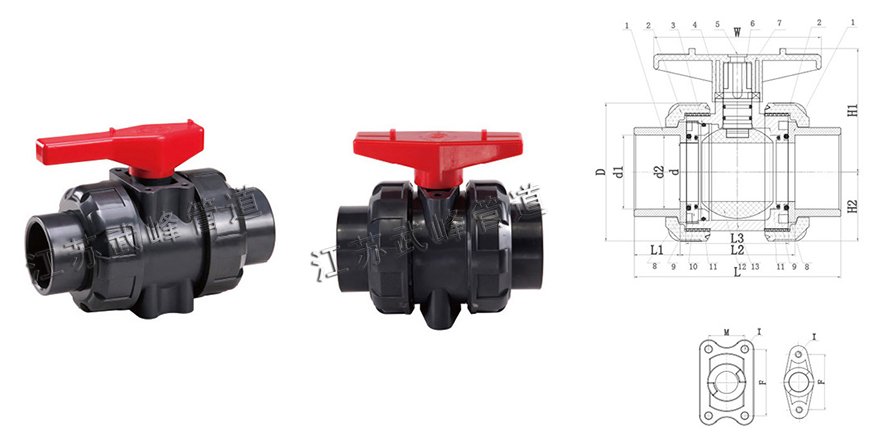

序號	名稱	材質	數量	單位
3\4\8\9	oring圈	EPDM∕VITON	7	pcs
01	平承口	UPVC∕CPVC∕PPH	2	pcs
02	螺帽	UPVC∕CPVC∕PPH	2	pcs
05	嘜頭	ABS	1	pcs
06	桿	UPVC∕CPVC∕PPH	1	pcs
07	手柄	ABS	1	pcs
10	內襯	UPVC∕CPVC∕PPH	1	pcs
11	止瀉環	PTFE	2	pcs
12	球	UPVC∕CPVC∕PPH	1	pcs
13	本體	UPVC∕CPVC∕PPH	1	pcs



SIZE	D	D1				D2
		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS
1/2"（15）	15	21.40	20.25	22.30	22.40	21.25	20.05	21.85	21.90
3/4"（20）	20	26.75	25.25	26.30	26.40	26.58	25.05	25.85	25.90
1"（25）	25	33.52	32.25	32.33	34.50	33.28	32.05	31.85	33.90
1-1/4"（32）	32	42.28	40.25	38.43	42.50	42.05	40.05	37.85	41.90
1-1/2"（40）	40	48.40	50.25	48.46	48.60	48.12	50.05	47.75	47.90
2"（50）	50	60.45	63.25	60.56	60.60	60.18	63.05	59.75	59.90
2-1/2"（65）	63	73.30	75.25	76.60	76.70	72.85	75.05	75.87	75.90
3"（80）	75	89.25	90.35	89.60	89.70	88.70	90.05	88.83	88.90
4"（100）	90	114.60	110.35	114.70	115.00	114.10	110.05	113.98	113.80



SIZE	D	L	L1	L2	L3	W	H1	H2	F	M	I	Operating torque（N.M）
1/2"（15）	54.00	106.00	23.00	60.00	52.00	84.00	52.50	27.50	31.00	-	M6	2.0
3/4"（20）	63.00	114.00	26.00	62.00	54.00	90.00	59.00	32.00	33.00	-	M6	2.5
1"（25）	73.50	128.00	29.00	70.00	62.00	106.00	67.50	37.25	40.00	-	M6	4.0
1-1/4"（32）	84.50	144.00	33.00	78.00	70.00	116.00	77.50	42.75	52.00	-	M8	5.0
1-1/2"（40）	98.00	158.50	35.50	87.50	79.50	128.00	90.00	50.00	52.00	-	M8	7.5
2"（50）	118.00	172.00	38.50	95.00	85.00	140.00	106.00	60.00	70.00	-	M8	8.5
2-1/2"（65）	150.00	278.00	64.50	144.50	132.50	198.00	136.50	76.50	84.00	45.00	M10	13
3"（80）	169.00	310.00	70.00	166.00	150.00	218.00	149.50	86.00	84.00	45.00	M10	16
4"（100）	190.00	352.00	84.00	181.00	157.00	235.00	166.00	98.00	121.00	49.00	M12	25
