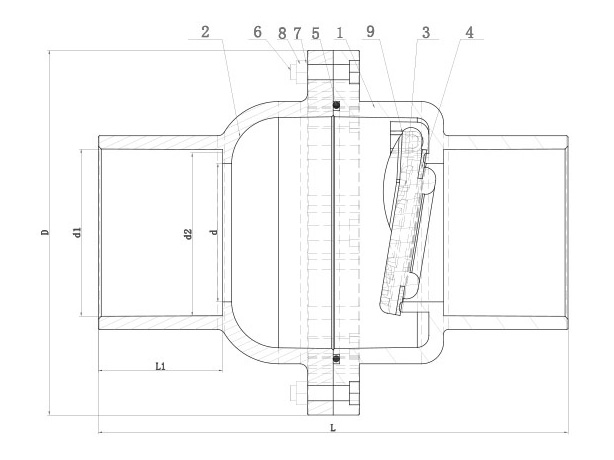

翻板式止回閥

序號	名稱	材質	數量	單位
01	下本體	UPVC∕CPVC	1	pcs
02	上本體	UPVC∕CPVC	1	pcs
03	閥瓣	UPVC∕CPVC	1	pcs
04	密封墊Oring圈	EPDM∕VITON	1	pcs
05	Oring圈	EPDM∕VITON	1	pcs
06	螺栓	SUS304	以型號為準（8-12）	pcs
07	螺栓墊片	SUS304	以型號為準（8-12）	pcs
08	螺母	SUS304	以型號為準（8-12）	pcs
09	牙扣	UPVC∕CPVC	2	pcs



SIZE	d	d1				d2				D	L	L1
		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS
4"（100）	95	114.76	110.40	114.70	115.00	114.10	110.10	113.98	113.80	205.00	317.00	84.00
5"（125）	125	141.81	140.50	140.8	141.00	141.00	140.20	140.10	139.70	260.00	392.00	77.00
6"（150）	150	166.20	166.20	168.83	160.50	164.60	165.30	168.00	160.10	290.00	390.00	86.50
