法蘭式雙由令球閥

規格：1/2"--4"（DN15-DN100 / 20mm—110mm）
標準：DIN/ANSI/JIS/CNS
工作壓力： 150 PSI
操作溫度： PVC（0~55℃）； CPVC & PP（0~95℃）
材質： PVC， CPVC， Clear PVC， PP， PVDF
閥門出廠前100%壓力測試 。
球閥閥體均用高精度數控機床加工成型，確保產品精度。
球閥閥體與閥桿裝配的孔均采用高級鏜孔機精密加工，確保其密封性。
球閥每個球體均先用數控機床車削，使球體圓度控制在0.05mm以內，再采用專用研磨機研磨，確保球閥在開關時順暢且不用太費力，確保不易泄漏。
球閥的每個止瀉環都依球體的圓度進行車削和拋光，使其與球體緊密結合，增長其使用壽命，并確保其密封性。
每個產品的平承部份均用高精度數控車床車加工，確保平承與“○”型圈的緊密結合。

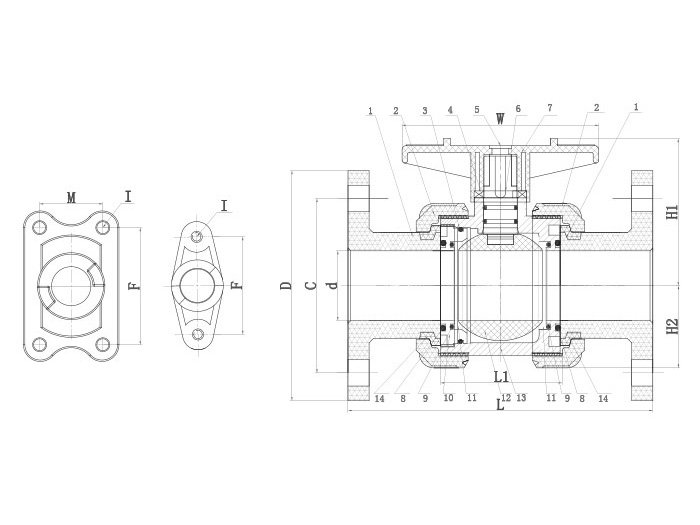

序號	名稱	材質	數量	單位
3\4\8\9	oring圈	EPDM ∕ VITON	7	pcs
01	平承口	UPVC ∕ CPVC ∕ PPH	2	pcs
02	螺帽	UPVC ∕ CPVC ∕ PPH	2	pcs
05	嘜頭	ABS	1	pcs
06	桿	UPVC ∕ CPVC ∕ PPH	1	pcs
07	手柄	ABS	1	pcs
10	內襯	UPVC ∕ CPVC ∕ PPH	1	pcs
11	止瀉環	PTFE	2	pcs
12	球	UPVC ∕ CPVC ∕ PPH	1	pcs
13	本體	UPVC ∕ CPVC ∕ PPH	1	pcs
14	法蘭扣	UPVC ∕ CPVC ∕ PPH	2	pcs



SIZE	d	D				C
		ANSI	DIN	JIS	CNS	ANSI	DIN	JIS	CNS
1/2"（15）	15	21.40	20.25	22.30	22.40	21.25	20.05	21.85	21.90
3/4"（20）	20	26.75	25.25	26.30	26.40	26.58	25.05	25.85	25.90
1"（25）	25	33.52	32.25	32.33	34.50	33.28	32.05	31.85	33.90
1-1/4"（32）	32	42.28	40.25	38.43	42.50	42.05	40.05	37.85	41.90
1-1/2"（40）	40	48.40	50.25	48.46	48.60	48.12	50.05	47.75	47.90
2"（50）	50	60.45	63.25	60.56	60.60	60.18	63.05	59.75	59.90
2-1/2"（65）	63	73.30	75.25	76.60	76.70	72.85	75.05	75.87	75.90
3"（80）	75	89.25	90.35	89.60	89.70	88.70	90.05	88.83	88.90
4"（100）	90	114.60	110.35	114.70	115.00	114.10	110.05	113.98	113.80
